简单DIY印制电路板设计制作

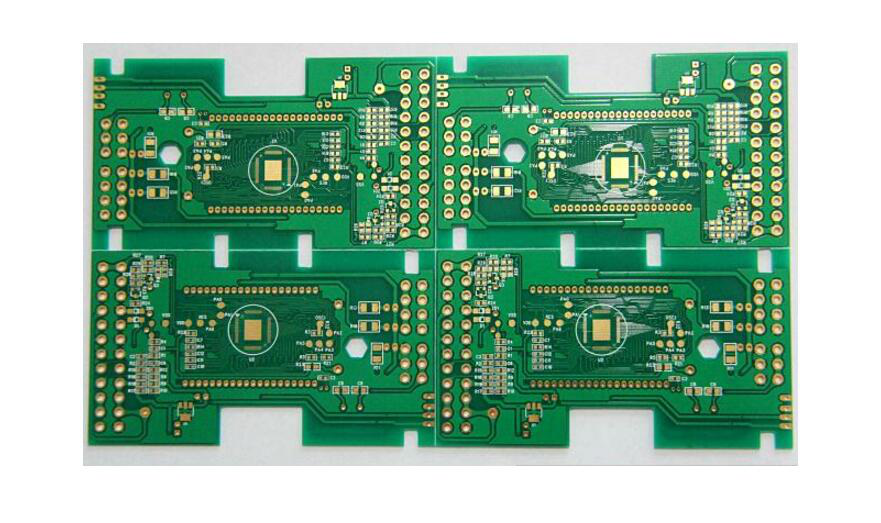

一 制作准备
在设计电路板时，首先应对电子制作中的所有元件的引脚尺寸、结构封状形式标注详细真实的具体数字， 应注意的是有时同一型号的元件会因生产厂家不同在数值及引脚排列上有所差异; 其次，根据所设计的电原理图，模拟出元件总体方框图：最后，根据方框图及电性能要求，画出电路板草图。在画各元件的详细引脚及其在电路板上的位置时，应注意处理好元器件体积大小及相互之间的距离、周边元件距边缘的尺寸，输入、输出、接地及电源线，高频电路、易辐射、易干扰的信号线等。
二 印制电路板设计遵循的原则

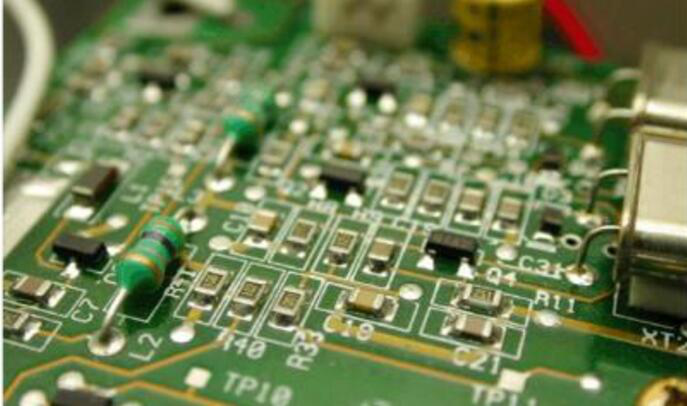

1、元件布局
首先，要考虑PCB尺寸大小。PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加。过小，则散热不好，且邻近线条易受干扰。在确定PCB尺寸后，了解各个元件的属性信息，包括电气性能、外形尺寸、引脚距离等，再确定元件的位置。最后，根据电路的功能单元，对电路的全部元器件进行布局，需要注意以下几个方面：
1）元件排列一般按信号流向，从输入级开始，到输出级终止。每个单元电路相对集中，并以核心器件为中心，围绕它进行布局。尽可能缩短高频元器件之间的连线，减少它们的分布参数和相互间的电磁干扰。对于可调元件布置时，要考虑到调节方便。易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
2）对称式的电路，如推挽功放、差分放大器、桥式电路等，应注意元件的对称性。尽可能使分布参数一致，有铁芯的电感线圈，应尽量相互垂直放置，且远离，以减小相互间的耦合。
3）对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。若是机内调节，应放在印制板上方便于调节的地方;若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。
4）元件排列均匀、整齐、紧凑，密度一致，尽量做到横平竖直，不能将元器件斜排或交叉重排。单元电路之间的引线应尽可能短，引出线数目尽可能少。
5）位于电路板边缘的元器件，离电路板边缘一般不小于2mm。各元件外壳之间的距离，应根据它们之间的电压来确定，不应小于0.5mm。
2、布线
元件布局确定后，就可开始实施布线，印制电路板布线时应注意以下几点：
1）布线要短，尤其是晶体管的基极、高频引线、高低电位差比较大而又相邻的引线，要尽可能的短，间距要尽量大，拐弯要圆，输入输出端用的导线应尽量避免相邻平行。
2）一-般公共地线布置在边缘部位，便于将印制电路板排在机壳上。
3）印制电路板同一层上不应连接的印制导线不能交叉。印制板导线的最小宽度主要由导线与绝缘基扳间的粘附强度和流过它们的电流值决定。导线宽度为1.5mm可满足要求。对于集成电路，尤其是数字电路，通常选0.02~0.3mm导线宽度。
4）印制导线拐弯处一般取圆弧形，而直角或夹角在高频电路中会影响电气性能。 此外，尽量避免使用大面积铜箔，否则，长时间受热时，易发生铜箔膨胀和脱落现象。必须用大面积铜箔时，最好用栅格状。这样有利于排除铜箔与基板间粘合剂受热产生的挥发性气体。
3、焊盘
焊盘中心孔要比器件引线直径稍大一些。焊盘太大易形成虚焊。焊盘外径D一般不小于（d+1.2）mm，其中d为引线孔径。对高密度的数字电路，焊盘最小直径可取（d+l.O）mm。
三 简单DIY印制电路板设计制作
